안녕하세요.

이전 글에서는 COVID-19 관련 기본적인 전처리 기법들에 대해서 알아봤습니다.



이번 글에서는 제가 개인적으로 필요하다고 생각했던 전처리 기법에 대해 설명하려고 합니다.



참고로 첨부된 이미지들은 Kaggle에서 제공하는 public dataset 입니다





1. 딥러닝을 위한 X-ray, CT 데이터 정리 필요성

1-1. X-ray

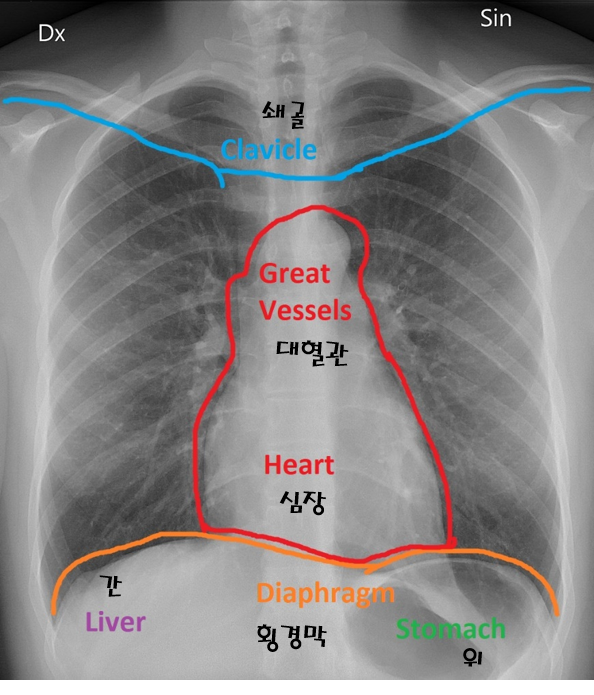

  • 먼저 X-ray 사진들을 보면 대부분 오른쪽 상단 또는 왼쪽 상단에 text 글씨들이 써져 있는 것을 확인할 수 있습니다.
  • 또한, X-ray 촬영시 부착되는 tube들도 보입니다.
  • 이러한 요소들은 사실 artifact에 해당하기 때문에 CNN 모델을 제대로 training 또는 evaluation 하는데 방해가 될 수 있습니다. (데이터가 적다면 해당 artifact가 중요한 특징으로 학습 될 수 도 있기 때문이죠)

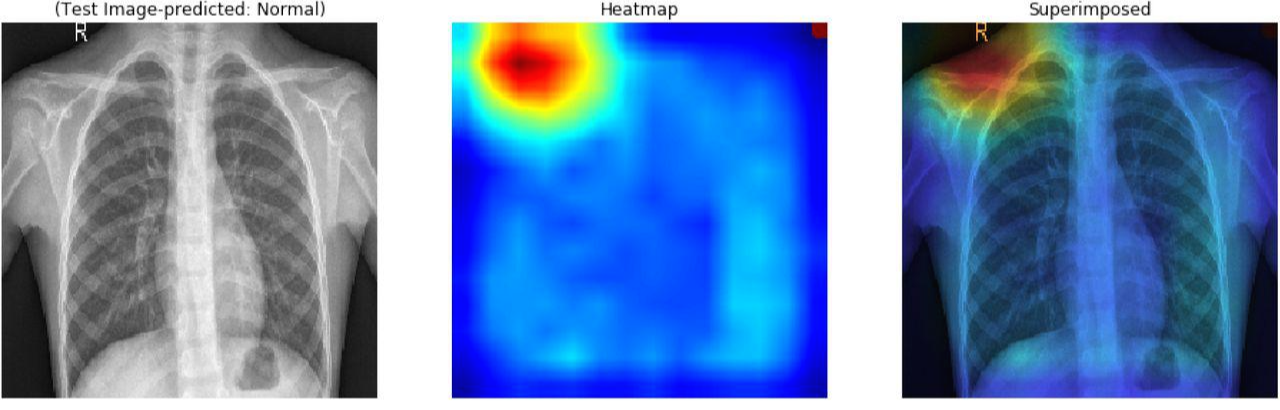

  • 실제로 COVID-19을 분류할 때, 어떤 특징을 기반으로 분류하는지 grad-CAM을 통해 알아보면 엉뚱한 artifact를 기반으로 잡는 경우도 볼 수 있습니다. (물론 논문들에 나온 사진들은 보면 대부분 정확히 특징들을 잡아낸 사진들을 figure로 사용하는데, 실제 여러 이미지들을 grad-cam에 적용해보면 아닌 겨우도 많습니다)

이미지 출처: https://peerj.com/articles/cs-551/
이미지 출처: https://www.medrxiv.org/content/10.1101/2021.02.06.21251271v1.full



  • 그런데, 경험상 아이러니 한 부분은 이와 같이 잘 못 특징을 기반으로 분류한다고 하더라도, 실제로는 분류정확도가 꽤 높게 나온다는 것 입니다.
  • 그렇다면, artifact 같은건 상관하지 않고 딥러닝을 그냥 사용하면 될까요? 여기서 한 번 생각해봐야 할 부분이 있습니다.



"딥러닝이 올바른 결과를 도출했다고 하더라도 결과에 대한 근거가 잘 못됐을 때,

우리는 딥러닝을 신뢰한다고 할 수 있는가?"



"과정이 올바르지 않은데 결과를 신뢰할 수 있는가?"



"우리는 딥러닝을 추론과정이 필요없는 주술 같은 존재로 인식해야 하는가?"





  • 물론 데이터가 많다면 학습과정에서 해당 artifact 가 중요한 특징이 아니라고 학습하겠지만, 제 생각에는 근본적으로 이러한 부분들은 최대한 제거를 해주고 딥러닝 모델을 적용 해야 하지 않나 싶습니다.

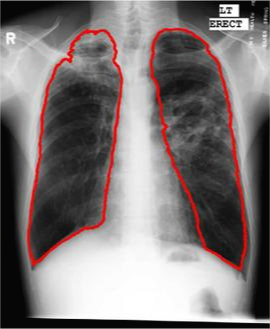

  • 예를 들면, 적어도 아래와 같이 lung segmentation을 한 영역에서만 evaluation이 진행되야 하지 않나 싶습니다.



이미지 출처: https://www.researchgate.net/figure/Example-lung-segmentations-for-MC-CXRs-Note-the-over-segmentation-in-the-apices-The-CXR_fig6_257599582





1-2. CT

(↓↓↓CT 및 CT 이미지 배경지식 참고↓↓↓)

https://89douner.tistory.com/257



2-1. 2D 영상의료(medical imaging) 이미지란? (Feat. X-ray, CT, 전처리)

안녕하세요. 이번 글에서는 2D 이미지로 사용되는 대표적인 영상이미지인 X-ray와 CT에 대해서 알아보도록 하겠습니다. 먼저, X-ray, CT에 대해 간단히 알아본 후, 2D 영상 이미지에서 사용되는 전처

89douner.tistory.com



Chest-CT 경우에는 아래 segmentation 된 부분을 제외한 모든 부위가 artifact라고 보시면 됩니다. 다른 말로하면, 폐(lung) 영역이 아니기 때문에 관심영역 (RoI: Region of Interest)이 아니라고 할 수 있죠.

이미지 출처: https://www.kaggle.com/andrewmvd/covid19-ct-scans



Chest-CT의 경우는 Chest X-ray보다 상대적으로 특징 위치를 잘 찾아내지만,

사실 RoI를 제외 한 부분들은 학습될 필요가 없지 않나 싶습니다.



물론 CNN 학습을 하면, 해당 모델이 RoI 아닌 영역은 중요 특징이 아니라다라고 학습할 수 있겠죠.

하지만, COVID-19 같이 신종바이러스 케이스인 경우는 데이터 수가 많지 않기 때문에,

만약 COVID-19 이미지들 중에서 우연히 RoI 아닌 영역에서 공통된 artifact들 존재했다면,

해당 artifact를 중요한 feature라고 학습할 여지가 있습니다.



그래서 CXR(Chest-XRay, CT) 등 사실 RoI가 아닌 부위를 training시키고, evaluation 하는 것보다

RoI에 제한적으로 training 및 evaluation을 적용시키는게 합리적인 선택이 아닌가 싶습니다.

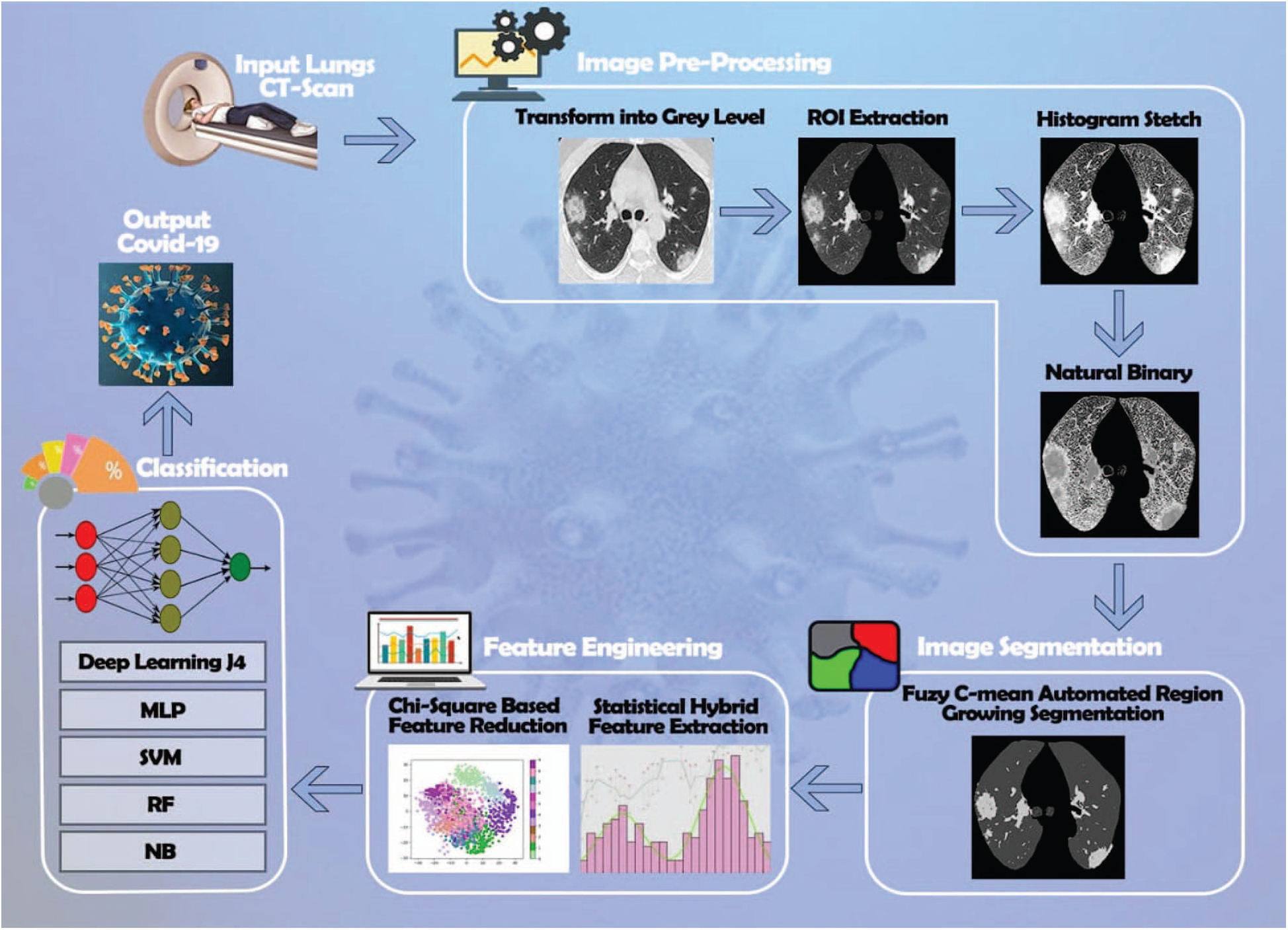

개인적으로 "COVID-19 Infected Lung Computed Tomography Segmentation and Supervised Classification Approach"라는 논문에서 제시한 방식의 segmentation 전처리 방식이 COVID-19 진단을 위한 전처리로써 reasonable 하지 않나 싶습니다.





https://www.techscience.com/cmc/v68n1/41834

(↓↓↓ 위 이미지에 대한 논문↓↓↓)

https://www.techscience.com/cmc/v68n1/41834



COVID-19 Infected Lung Computed Tomography Segmentation and Supervised Classification Approach

COVID-19 Infected Lung Computed Tomography Segmentation and Supervised Classification Approach Aqib Ali1,2, Wali Khan Mashwani3, Samreen Naeem2, Muhammad Irfan Uddin4, Wiyada Kumam5, Poom Kumam6,7,*, Hussam Alrabaiah8,9, Farrukh Jamal10, Christophe Chesnea

www.techscience.com





2. 딥러닝을 이용한 X-ray lung detection and segmentation



위와 같은 생각으로 X-ray 데이터에 lung segmentation을 적용해 봤습니다.



2-1. Lung detection

먼저, segmentation을 적용하는 대신, detection을 먼저 한 후, 학습을 시키면 어떻게 될지 궁금했습니다.



예를 들어 아래와 같이 lung 부분만 detection 해주면 최대한 artifact들을 제거할 수 있을거라 판단했습니다.





우선 detection을 위한 모델로 YOLO V4를 이용했습니다.

(예전에 치매관련 연구를 했을 때 여러 모델 (Google에서 제공하는 SSD, Faster RCNN 등 + DarkNet 기반 YOLO v2모델) 을 사용해봤는데, 성능이 비슷했습니다. 그래서, 우선 빠르게 테스트 할 수 있는 YOLO V4를 적용해서 학습시켜봤습니다)



데이터 셋은 당시 팀원끼리 라벨링을 했습니다.

당시, 얼마큼의 학습 데이터가 필요한지 알아보고 싶어 다양한 학습데이터 수를 구성해서 테스트 해봤습니다.

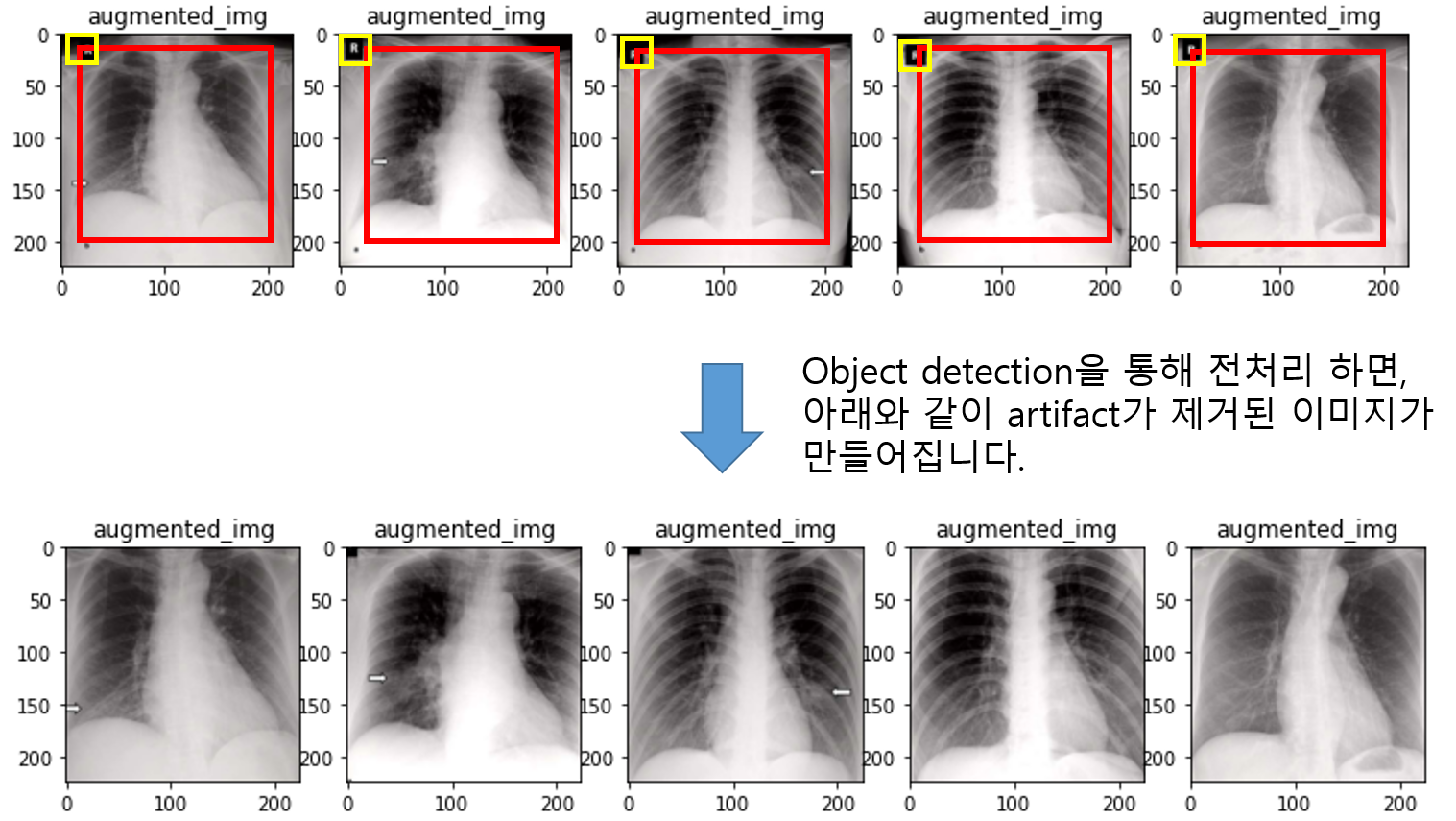

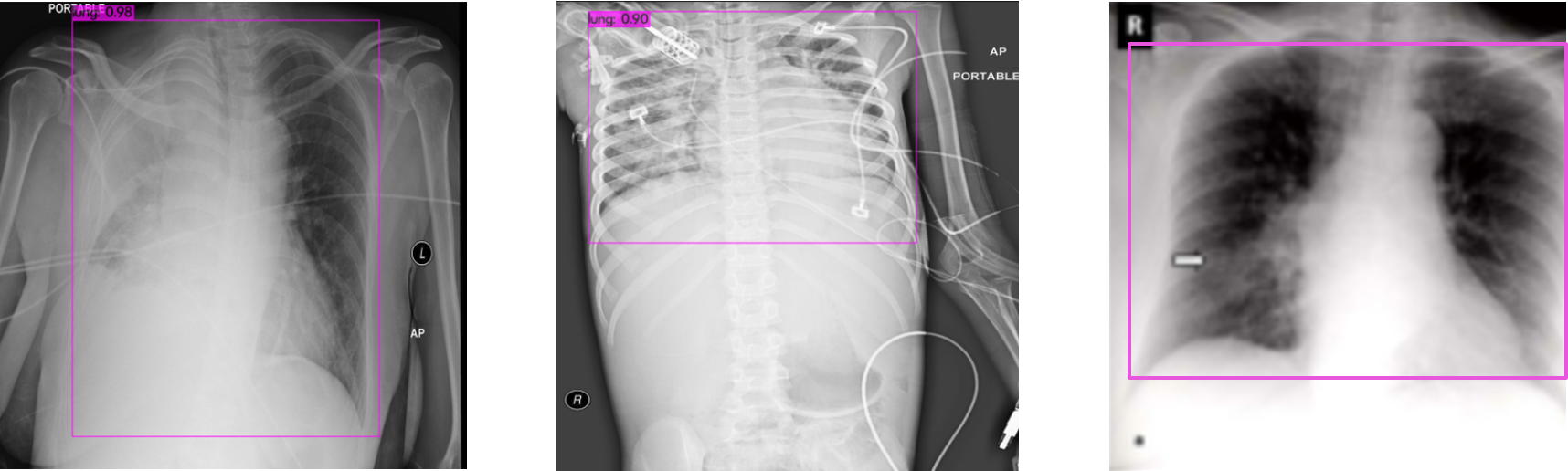

아래 그림은, 100개의 데이터로 트레이닝 시킨 모델로 lung detection을 적용시켜 artifact를 제거시킨 이미지 데이터들을 보여줍니다.





이러한 데이터들(for training dataset, validation dataset)을 기반으로 CNN 분류 (Normal VS Pneumonia VS COVID-19) 를 시도해봤습니다.



결과적인 부분을 말씀드리자면, Normal, Pneumonia에서는 분류결과가 큰 차이가 나지 않는데, 오히려 데이터 갯수가 적은 COVID-19 분류 결과가 눈에 띄게 좋게 나왔습니다. 데이터 수가 적으면 적을 수록 안좋아지는게 심해졌는데, 이것을 보고 detection을 통해 전처리 된 이미지는 학습시 overfitting을 유발 할 수 도 있겠다라고 잠정결론을 내렸습니다.



(segmentation 전처리된 데이터 셋만으로 학습시킬 때도 위와 같은 현상을 확인 할 수 있었습니다)





2-2. Lung segmentation

위와 같이 CNN 결과가 좋지 않게 나왔지만, 그럼에도 불구하고 추후연구에서 lung segmentation이 반드시 쓰일거라고 판단했습니다 (Segmenation된 이미지를 기반으로 다른 딥러닝 분류기법들을 사용해볼 수 있으니까요. 분류가 아니더라도 특징 위치를 정확히 찾아주기 위해서는 lung segmentation 기법이 필수적이라 생각하고 있습니다.)



그래서, 앞서 적용했던 detection 모델을 잘 이용하면 segmentation 성능은 높여줄 수 있지 않을까? 생각했습니다.

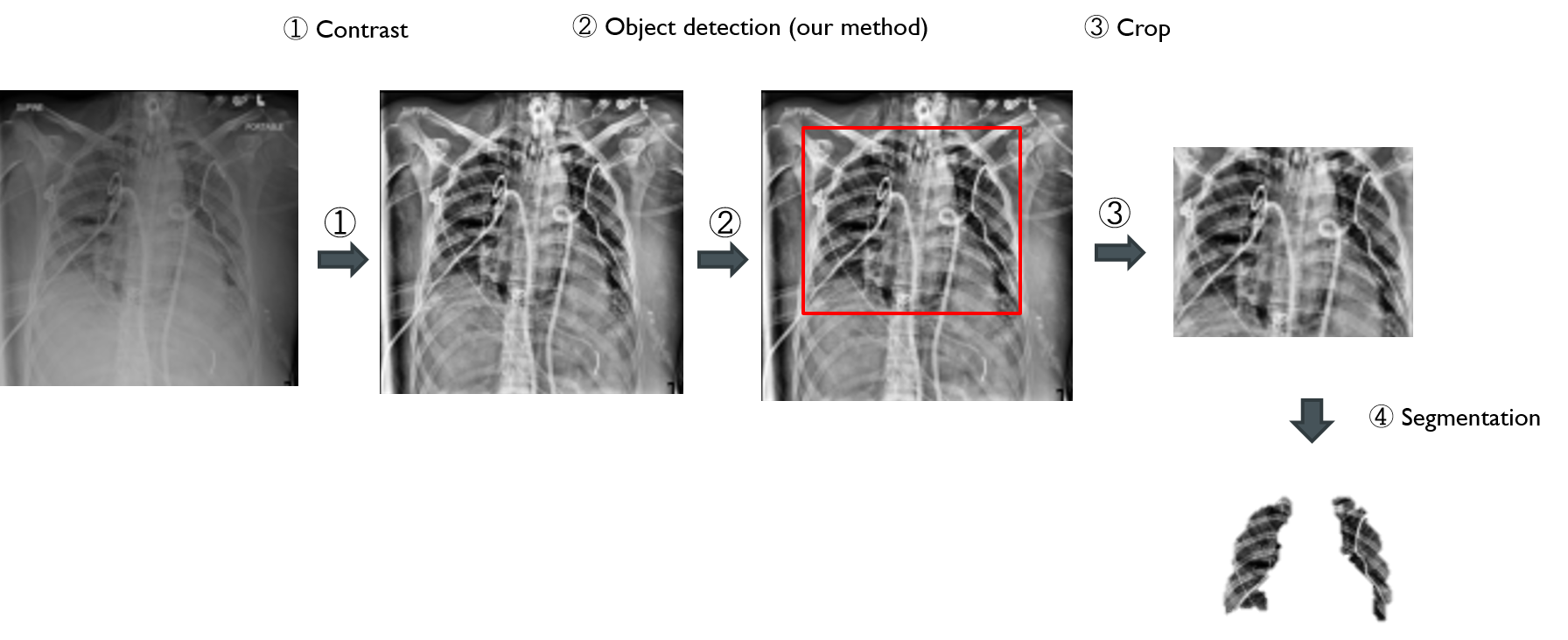

예를 들어, 그냥 segmentation 모델을 CXR 데이터에 적용시키는 것보다, 아래와 같이 object detection 모델을 이용해 crop 한 후, 해당 부위만을 segmentation 하는 것이 더 좋은 성능을 이끌어 낼거라 판단했습니다.





우선 segmentation을 위한 모델 후보군을 아래와 같이 선정했고 테스트해본 결과,

Unet+Varational code 모델이 더 좋았어서, 해당 모델을 사용하기로 했습니다.



Unet+Varational code 모델 논문 제목 → "Lung segmentation from chest X-rays using variational data imputation"

이미지 출처: https://deepai.org/publication/lung-segmentation-from-chest-x-rays-using-variational-data-imputation

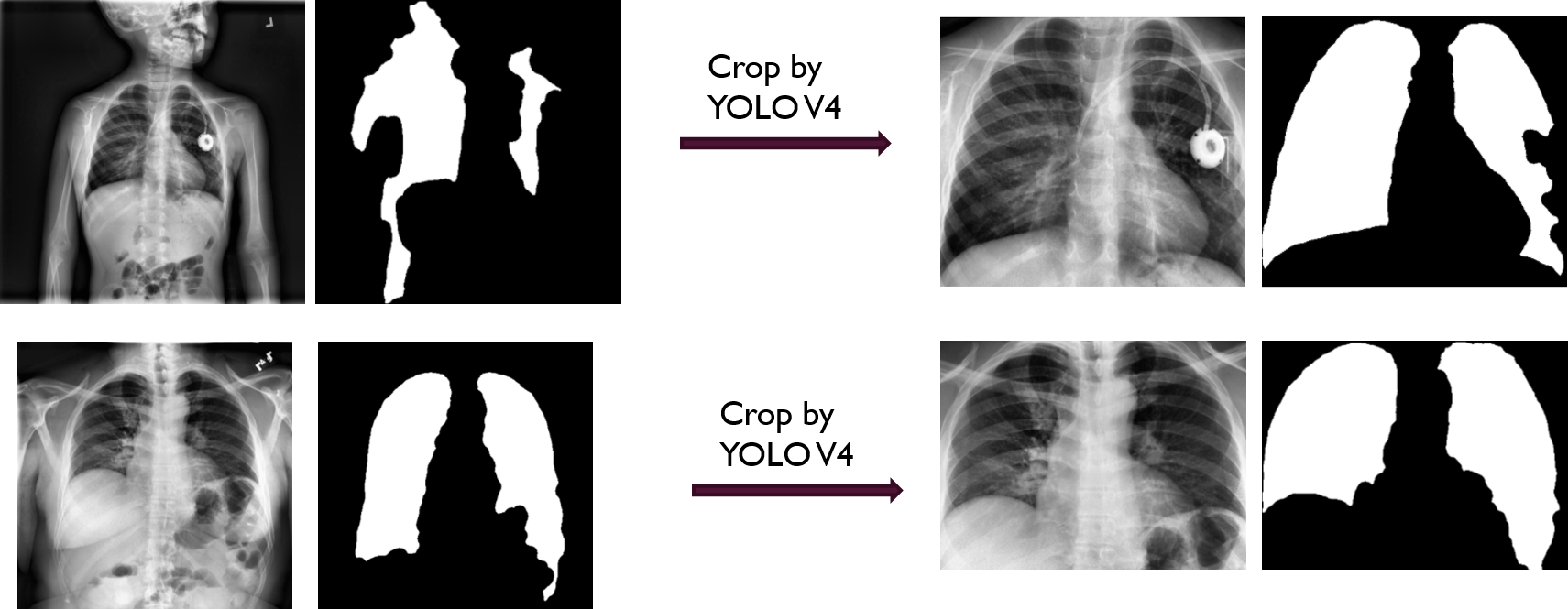

아래 그림에서 왼쪽 사진을 보면 실제 COVID-19 데이터로 주어진 원본 이미지 입니다. (실제 public dataset들을 보니까 "이런 것도 데이터로 쓰나..."싶은 것들이 엄청 많긴 하더라구요;;;)



결과만 보셔도 원본이미지에 segmentation을 적용시킨 것보다 detection 전처리를 거친 데이터셋에 segmentation을 적용시키는 것이 훨씬 좋았다는걸 볼 수 있었습니다.





그외, detection으로 전처리된 이미지를 기반으로 추가실험을 진행했는데요.

해당 데이터에 기존 X-ray 전처리 기법을 적용시키면 segmentation 성능이 더 좋아진다는걸 확인할 수 있었습니다.





이러한 과정을 통해 들었던 생각은 다음과 같습니다.

  • Segmentation 모델을 자체개발하는 것도 의미가 있습니다. 사실, 학계에서는 독창적이고 이론이 탄탄한 연구가 굉장히 중요하니까요.
  • 하지만, segmentation, CNN 모델 또는 다른 모든 분야의 연구영역을 들여다보면, 베이스가 되는 모델이 나오고 난 후 진행되는 모델링 연구들에서 급격한 성능 향상을 기대하는 것이 힘든 경우가 많습니다 (물론 그렇다고 모델링 연구를 게을리 하자는건 아닙니다)
  • 산업현장에서는 학계의 potential을 믿고 투자를 하지만, 산업현장에서는 즉시 모델 성능을 급격하게 향상시킬 다양한 방법들이 필요한 경우가 많습니다.
  • 그렇기 때문에 딥러닝 학계에서도 다양한 전처리 관련 연구를 동시에 진행하면, 산업계로부터 좋은 반응을 얻지 않을까 라는 생각도 해봤습니다.







지금까지 딥러닝 모델을 기반으로 한 CXR 전처리 기법들에 대해서 알아봤습니다.

다음 글에서는 본격적으로 COVID-19 연구를 위해 어떤 기법들이 적용됐는지 말씀드리도록 하겠습니다.

COVID-19에 적용한 기본적인 전처리들은 아래 글에서 언급한

Contrast, Brightness, N-CLAHE 등을 사용했습니다.



해당 내용은 아래 글을 참고해주세요!



https://89douner.tistory.com/257



2-1. 2D 영상의료(medical imaging) 이미지란? (Feat. X-ray, CT, 전처리)

안녕하세요. 이번 글에서는 2D 이미지로 사용되는 대표적인 영상이미지인 X-ray와 CT에 대해서 알아보도록 하겠습니다. 먼저, X-ray, CT에 대해 간단히 알아본 후, 2D 영상 이미지에서 사용되는 전처

89douner.tistory.com



안녕하세요.

이번 글에서는 COVID-19이 갖는 영상학적 특징을 설명하는 유용한 사이트를 알려드리려고 합니다.



해당 내용을 따로 정리하긴 하였으나, 영상학적 자료는 라이센스 관련 여부가 확실하지 않아 링크만 걸어 두었습니다.



혹시 정리된 자료가 필요하신 분은 (비밀)댓글에 메일주소를 남겨주세요!











(↓↓↓코로나에 대한 영상학적 소견↓↓↓)

https://www.youtube.com/watch?v=nE0Zb6C-kzg



https://www.youtube.com/watch?v=oOlJs7bJ0ho





https://www.youtube.com/watch?v=YCX-ffofa8I





https://www.youtube.com/watch?v=8ZKjo4KcF50



안녕하세요.

이번 글에서는 왜 COVID-19을 영상학적으로 판단할 필요가 있는지 알아보려고 합니다.



먼저, COVID-19이 무엇인지 간단하게 알아보고, 왜 COVID-19을 CT, X-ray 같은 영상이미지에서 찾게 되는지 알아보도록 하겠습니다.







1. COVID-19이 무엇인가요?

2020년 2월 11일 세계보건기구(WHO)는 2019년에 발생한 코로나바이러스 감염증 (Coronavirus disease) 에 대한 공싱명칭으로 COVID-19을 사용하기 시작했습니다.



대부분의 의학논문에서는 Severe Acute Respiratory Syndrome-Coronavirus-2(SARS-CoV-2) 라는 용어를 사용하기도 하는데, SARS-CoV-2와 COVID-19은 동의어라고 보시면 됩니다. SARS-CoV-2라는 용어가 의학적으로 좀 더 직관적인 의미를 나타내기 때문에 종종 논문에서 COVID-19 대신 SARS-CoV-2라는 용어를 사용하기도 합니다.



Severe Acute Respiratory Syndrome-Coronavirus-2 라는 용어는 "코로나 바이러스를 통해 발생하는 급성 호흡 증후군"을 함축적으로 표현한 단어입니다. 그런데 용어를 자세히 보면 Coronavirus-2라는 명칭이 붙었죠? 왜 그럴까요?





사실 코로나 바이러스는 굉장히 오래전부터 있어 왔습니다. 코로나바이러스는 기원전 8000년경부터 존재했던 오래된 감기 바이러스의 일종입니다. 하지만 이러한 바이러스가 문제가되지 않았던 이유는 해당 바이러스가 같은 종들 사이에서만 전파가 되었기 때문이죠. 예를 들어, 사람들과 사람들 사이에서 전파되는 코로나 바이러스는 인체에 치명적인 영향을 미치진 않았습니다.



이미지 출처: https://www.freepik.com/free-photos-vectors/virus



하지만, 코로나 바이러스가 문제되기 시작한건 동물에게 있던 코로나 바이러스가 사람에게 전파되면서 부터 입니다.

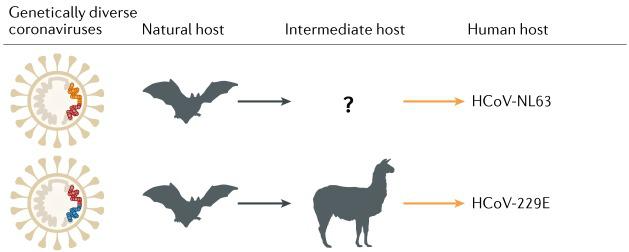

동물과 동물간에 코로나 바이러스가 전파될 때는 보통 숙주와 중간숙주가 존재하게 됩니다. 예를 들어, 박쥐가 어떤 특정한 코로나 바이러스를 생산해낸 숙주(Natural host)라고 했을 때, 숙주로부터 해당 바이러스가 다른 동물에게 전파됩니다. 이렇게 숙주로 부터 감염된 동물을 중간숙주(Intermediate host)라고 합니다. 그리고, 중간숙주에 있던 코로나바이러스가 유전자 변이를 일으키면서 인간에게 전파됩니다. (아! 참고로 현재(2021.06)까지는 COVID-19의 중간숙주가 무엇인지 명확히 규명되진 않았습니다.)



이미지 출처: https://europepmc.org/article/MED/30531947

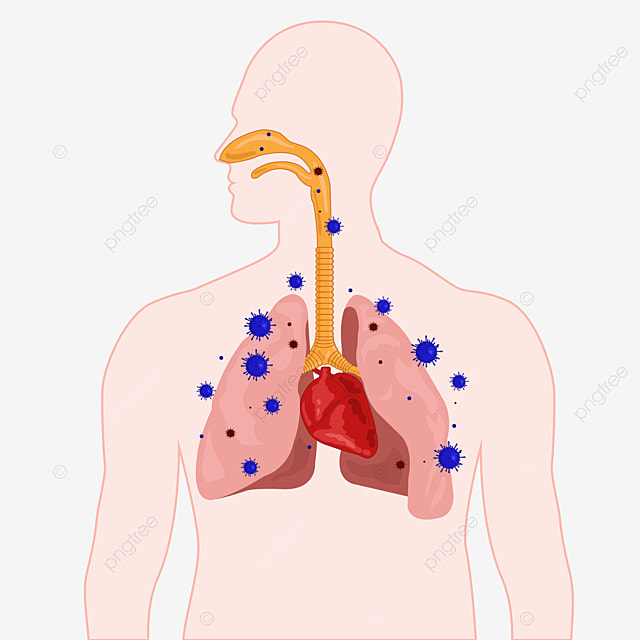

앞서 언급했듯이 중간숙주가 보유하고 있는 코로나 바이러스가 유전자 변이를 일으켜 사람에게 전파되는데, 이 때 변이된 코로나 바이러스는 인간의 호흡기관에 굉장한 타격을 줍니다. 여러 호흡기관에서 다양한 증상이 발견되지만 보통은 가슴 부위에 위치한 폐(lung) 기능에 심각한 타격을 입혀 폐 질환으로 야기시킵니다. 이때, 폐나 다른 부위가 심하게 손상되면 호흡에 문제가 생기면서 사망까지 이를 수 있게 하는데, 이러한 개념들을 함축하여 '급성 호흡 증후군 (Severe Acute Respiratory Syndrome)'이라고 합니다.





이러한 급성 호흡 증후군을 유발하는 바이러스가 코로나기 때문에 코로나바이러스를 의학적으로 "Severe Acute Respiratory Syndrome-Coronavirus-2"라고 명명하게 됩니다. Coronavirus-2라고 명칭이 붙은것을보면 Coronavirus-1도 있었겠죠?



Coronavirus-1 버전의 급성 호흡 증후군은 2002년에 발생한 사스(SARS)입니다. SARS는 SARS-CoV라고 표현되기도 하는데 풀어쓰면 "Severe Acute Respiratory Syndrome Coronavirus"가 됩니다. 또한, 2012년 발생한 메르스(MERS-Cov)도 "Middle East Respiratory Syndrome Coronavirus"라는 뜻으로 중동에서 발견된 코로나 바이러스라는 의미를 지니고 있습니다 (이때 중간숙주가 낙타였죠). 이러한 코로나 바이러스는 동물에게서부터 인간으로 옮겨간 후, 사람들끼리 해당 바이러스를 전파시기게 됩니다 (최근에는 이러한 바이러스가 변이를 일이키며 활동한다고 하죠). 지금까지 말한 코로나 바이러스에 대한 개념을 정리하면 아래와 같습니다.



  • 동물에게서 발생한 코로나 바이러스가 인간에게 넘어가면 문제가 된다.
  • 보통 폐 기능에 타격을 입해 호흡관련 문제를 일으키기 때문에 "호흡 증후군(Respiratory Syndrome)"이라는 명칭이 붙는다.
  • 해당 바이러스는 2002년에 보고되었고, 최근 2020년부터 인류에 엄청난 피해를 주고 있다.
    • 사스(SARS): 2002년 보고된 SARS-CoV() 코로나 바이러스로 인해 발생한 증상으로 이름을 붙였다.
    • 메르스(MERS): 2012 MERS-CoV() 중동에서 발견돼서 Middle East라고 이름을 붙였다.
    • 코로나(COVID 19): 2019 SARS-CoV2(COVID-19) 발생연도에 의해 이름이 붙여졌다.



(↓↓↓코로나란 무엇인가?↓↓↓)

https://www.youtube.com/watch?v=RJDroTVhP3c











2. 왜 COVID-19을 영상학적으로 판별하려고 하나요?

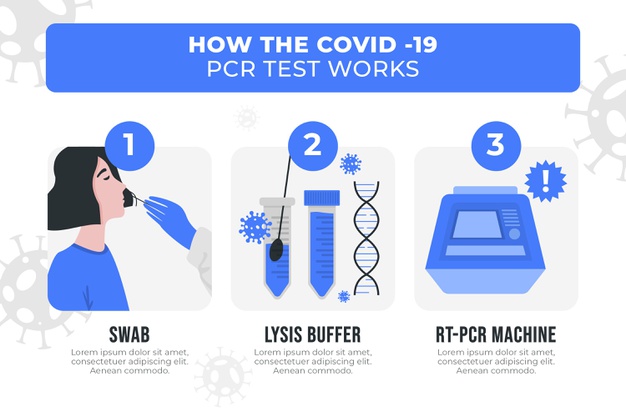

현재 COVID-19을 판별하는 보편적인 방식(Golden standard)은 Reverse-Transcription Polymerase Chain Reaction (RT-PCR)입니다. RT-PCR은 사람들의 DNA를 채취해 코로나 바이러스 확진 유무를 판별합니다. 많은 국가들이 이러한 진단방식을 채택하고 있지만, 이러한 진단방식에도 분명 단점이 존재하죠.



이미지 출처: https://www.freepik.com/free-vector/how-pcr-test-works_8511053.htm



(↓↓↓RT-PCR 진단 프로세스↓↓↓)

https://www.youtube.com/watch?v=REoaZK6YMUM





2-1) 첫 번째 문제는 정확도입니다.

  1. RT-PCR의 문제점을 지적하는 부분중 하나는 낮은 sensitivity 성능 지표입니다.
  2. Sensitivity(=TP/(TP+FN))가 낮다는 것은 FN(False Negative)가 높다는 것을 의미합니다.
  3. False Negative가 의미하는 바는 실제 COVID-19 환자에게 음성이라고 (=COVID-19이 아니라고) 진단한 케이스인데, 감염질병에 있어서 FN이 높다는 것은 굉장한 문제가 됩니다.
  4. 왜냐하면, 실제 COVID-19 환자가 안심하고 여러 사람을 접촉하면서 바이러스를 전파시킬 확률이 매우 높기 때문이죠.
  5. RT-PCR에서 대상을 FN으로 판별하는 경우는 아래와 같습니다.
    • 이전에 음성으로 반단했지만 반복검사 끝에 양성으로 바뀐 경우
  6. 이러한 환자들 중 몇몇은 이미 CT를 통해 이상소견을 발견하기도 했다고 합니다.



(↓↓↓FN 외에 다른 성능지표가 궁금하시다면↓↓↓)

https://89douner.tistory.com/253



1. 의료 인공지능에서 사용하는 대표적인 지표들 (1) - TP, FP, TN, FN, and Confusion matrix

안녕하세요 이번에는 의료 인공지능에서 사용하는 대표적인 지표들에 대해서 소개하려고 합니다. 사실 머신러닝을 공부하신 분들이나, 의학통계를 공부하신 분들은 다들 알고 있을 개념이지만

89douner.tistory.com



(↓↓↓자가검사키트의 문제점↓↓↓)

https://www.youtube.com/watch?v=EtbYtK0FW7I



(↓↓↓CT기반 COVID-19 판독↓↓↓)

https://www.youtube.com/watch?v=VQ-IwfsMstI

[정확성에 대한 개인적인 견해]

의료영상 데이터를 기반으로 한 딥러닝 COVID-19 진단 모델 논문들을 읽어보면 대부분 RT-PCR의 낮은 성능지표(sensitivity)를 문제삼고 있습니다. 즉, 딥러닝 모델은 sensitivity 지표 뿐만 아니라 다른 지표들에서도 기존 RT-PCR 보다 성능이 좋다는 점을 주장하고 있습니다.



하지만, 딥러닝 모델을 기반으로 COVID-19을 분류 해보니 정확성이 높다고 이야기 하기에는 좀 더 검증해봐야 할 부분이 있다고 보였습니다. 예를 들면 아래와 같은 것들입니다.

  1. X-ray, CT 이미지 상태에 문제는 없는지 (ex: 해당 이미지에 너무 많은 artifact가 있는건 아닌지)
  2. Internal validation과 external validation이 제대로 구축된 상태에서 진행이 된건지
  3. 딥러닝 모델이 결과적으로 옳게 분류했으나, 타당한 소견으로 분류를 한건지

이러한 부분들은 딥러닝 관련 연구 부분을 설명할 때 더 자세히 언급하도록 하겠습니다.







2-2) 두 번째 문제는 진단을 위해 소요되는 시간입니다.

  1. 보건복지부에 따르면 RT-PCR은 진단시 2일 정도 되는 시간이 필요하다고 규정하고 있습니다.
  2. 최근에는, 실시간(realtime) RT-PCR 방식 또는 자가검사키트를 이용해 빠르게 확진결과를 알아볼 수 있다고 하는데, 실제 관련 논문들을 보면 정확도에 심각한 문제가 발생하는 경우가 있습니다. 즉, 시간의 장점을 취한대신 정확성을 조금 포기 한거라고 볼 수 있는데, 만약 정확성이 많이 떨어진다고 한다면 해당 진단방식을 이용하는건 문제가 될 수 있습니다.



[시간에 대한 개인적인 견해]

 X-ray, CT 기반의 딥러닝 모델을 이용해야 한다는 논문들을 보면 RT-PCR보다 빠른 진단을 할 수 있다는 점을 강조합니다.



하지만, 이 부분은 상황별로 분리해서 봐야 한다고 생각합니다. 예를 들어, 사람 한명을 기준으로 봤을 때는 당연히 X-ray, CT를 기반으로 판독하는게 시간이 빠르겠죠. 하지만, X-ray, CT 촬영은 장비의 수가 제한적이기 때문에, 환자가 늘어나면 촬영 시간이 굉장히 길어질 것입니다. 즉, 진료대상이 만명이 된다고하면 RT-PCR 방식이 더 빠르다고 할 수 있겠죠.



(↓↓↓영상학적 진단 방식이 시간적인 측면에서 문제가 될 수 있는 경우↓↓↓)

https://www.youtube.com/watch?v=jEP0hZtWGr8



또한, 딥러닝 모델을 사용한다는 측면에서 보면, 당연히 컴퓨터가 빠르게 진단해주기 때문에 시간을 절약할 것이다라고 볼 수 있습니다. 하지만, 보통 딥러닝 모델은 의사들의 진단을 보조해주는 보조진단 도구 (CAD: Computer Aided Diagnosis)로 활용되기 때문에  RT-PCR에 비해 진단시간이 짧다고 볼 순 없습니다. 즉, 최종 결정은 의사가 하기 때문에, 기존의 의사들의 진단 속도를 높여줄 수는 있을지 몰라도, RT-PCR 보다 빠른 진단을 할 수 있다고 주장하는 것은 현실적으로 모순이 될 수 있습니다.



만약, 딥러닝 모델로 진단했을 때, 정상일 확률이 낮은 경우에만 의사들이 해당 데이터를 진단하게 해준다면 진단시간을 획기적으로 줄일 수 있겠죠. 즉, 방대한 양의 데이터를 초기 스크리닝 또는 필터링을 해줌으로써 진단속도를 높일 수 있습니다. (실제 이러한 스크리닝 기법은 google healthcare에서 발표한 "A deep learning system for differential diagnosis of skin diseases"와 같은 논문에서도 도움이 될거라고 언급하고 있죠)



결국 의료영상 데이터를 기반으로 COVID-19를 분류한다는 논문을 작성할 때, 기존 RT-PCR 보다 빠르기 때문이라고 하는 주장할 때는 좀 더 구체적인 상황을 가정해야하지 않나 싶습니다.







2-3) 세 번째 문제는 RT-PCR을 사용하기 위해서는 많은 비용을 요구합니다.

  1. Nature에 실린 "The explosion of new coronavirus tests that could help to end the pandemic"논문 중 일부를 인용하자면, RP-PCR 진단 키트를 생산하기 위한 설비(facilities)를 갖추는 건 상당한 비용을 요구한다고 합니다. 기존에 이러한 연구가 활발히 진행되는 선진국들은 기본적인 설비가 이미 갖춰져 있었겠지만, 그렇지 않은 나라에서 이러한 설비를 설치하고 모든 국민에게 제공한다는 것은 경제적으로 큰 부담이 됩니다.
  2. 또한, RT-PCR을 진단하기 위해서는 잘 훈련된 인적자원들이 필요합니다. 진단 과정에서는 "환자의 DNA를 검출 → 해당 DNA를 운반 → 도착한 DNA 정보 분석"과 같은 과정이 포함됩니다. 진료소에 배치되어 있는 인원들, 환자의 DNA 정보를 운반하는 인원들, 해당 데이터를 분석하는 인원들은 모두 잘 훈련된 사람이어야 합니다. 이러한 인원들의 인건비나 진단과정에서 발생하는 간접비용(운반비용, 진료소에 있는 의료진 방호복 등)은 RT-PCR 진단 프로세스가 상당한 비용을 요구한다는 것을 보여줍니다
  3. 최근에는 진단비용이 CT 촬영비용과 비슷하게 나온다는 견해가 있어서 진단비용까지 부담이 되고 있습니다.

https://www.youtube.com/watch?v=-lcdWy3VPOs



[비용과 관련한 개인적인 견해]

사실 설비와 관련된 문제를 따지면 CT, X-ray 같은 촬영장비를 설비비용도 적지 않다는 것을 알 수 있습니다. 만약, 이러한 장비를 설치해야 한다면 막대한 비용이 들기 때문에 "RT-PCR이 비용이 많이 들어서 영상이미지 기반의 진단을 해야한다"고 이야기하는 것은 모순이 될 수 있습니다.



 그렇기 때문에, 몇 가지 상황을 가정하고 이야기를 하는 것이 더 맞다고 생각합니다. 예를 들어, 이미 CT 같은 장비들은 대학병원에 구비가 되어 있는 상태이고, 지역근처의 2차병원에서도 구비가 되어 있습니다. X-ray 같은 장비들은 동네병원에서도 구비가 되어 있죠. 그래서, 기존 장비들을 재활용할 수 있기 때문에 새로운 시설을 만들 필요가 없을 수 있죠. 또한, 영상의학적 보조진단 software 프로그램을 사용하게 되면 진단 프로세스가 "환자 X-ray or CT 촬영 → software 프로그램 → 진단"과 같이 진행되기 때문에 중간 과정을 획기적으로 줄여줄 수 있다는 장점이 있을 겁니다. 이러한 부분들을 통해 COVID-19을 진단하는데 발생하는 총 비용이 RT-PCR보다 적다는 자료가 있다면, 영상학적 진단을 사용해야 하는 경제적인 이유가 될 수 있겠죠.







2-4) 네 번째 문제는 불안전성 입니다.

  1. 선별 진료소 의료진들의 코로나 감염사례가 증가하고 있습니다. RT-PCR 진단 방식을 위해서는 환자와 대면을 해야하기 때문에 의료진들이 위험에 노출 될 수 밖에 없습니다.
  2. 사실 방호복을 입고 진료를 한다고 하지만, 업무가 과중되거나 갑자기 처리해야 할 일이 많아지면 정신이 없기 때문에 자신도 모르게 마스크를 내릴 수 도 있습니다. 한 여름에는 더욱 심하겠죠.
  3. 결국, 비대면으로 실내에서 진단할 수 있는 방법을 생각하지 않을 수 있습니다.



[안정성과 관련한 개인적인 생각]

 개인적으로는 "영상의료 기반의 딥러닝 기술을 사용해야 한다"는 주장을 하려고 했을 때, 안정성과 정확성에 대한 이유가 이러한 주장을 가장 잘 뒷받침해줄 수 있는 근거가 아닌가 싶습니다.







COVID-19을 진단할 때 RT-PCR를 대체할 수 있는 방식으로 영상학적인 진단기술이 주목받고 있지만, 앞서 개인적인 견해에서 밝혔듯이 문제점 또한 존재 합니다.



하지만, 이러한 문제점들이 개선 된다면 영상학적 진단 방식은 더욱 주목을 받을거라 생각합니다. 그리고, 딥러닝이나 그 외 인공지능 기술들이 이러한 단점을 빠르게 개선시켜줄 것이라 기대하고 있습니다.



다음글에서는 딥러닝 기반 COVID-19 연구를 설명하기 전에 실제 영상학과에서는 어떤 기준으로 COVID-19을 진단하는지 알아보도록 하겠습니다!
